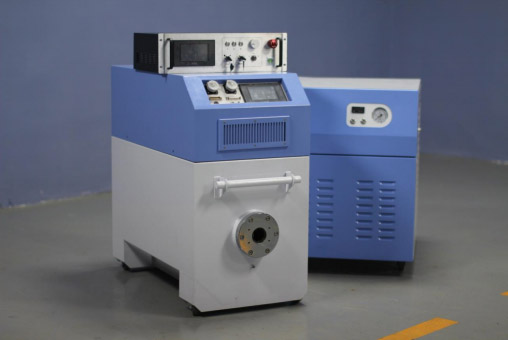

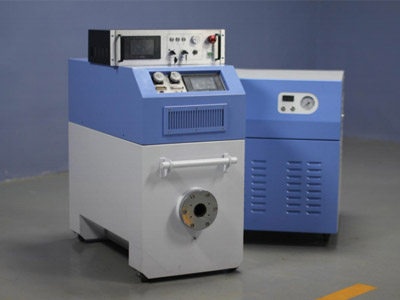

PTS 系列 高頻 X 射線機
簡介
沿承 Power Tree 品牌嚴苛的制造標準，PTS 系列高頻 X 射線機精選優質的金屬陶瓷射線管匹配 Power Tree 高壓電源及冷卻產品，為客戶提供最高 6000W 連續工作 X 射線機。可為無損探傷、工業 CT、生物輻照、測厚、科研等應用提供穩定的 X 射線源。
PTS 射線機調制器采用高頻雙閉環控制，無需增加輔助穩壓電源，能通過自身整流電源克服外部網絡電壓的干擾與波動，成像穩定。不受使用現場電源波動的干擾，充分保證射線輸出劑量的穩定性。雙極電源采用雙調制器控制，充分克服單調制器控制所引起的雙極間電壓不平衡問題，延長射線管使用壽命。整機保護功能強大，具有 kV、mA 隨動保護，對于任意kV、mA 值可設定 1%-5%的保護值，輕微放電即可達到微秒級保護。

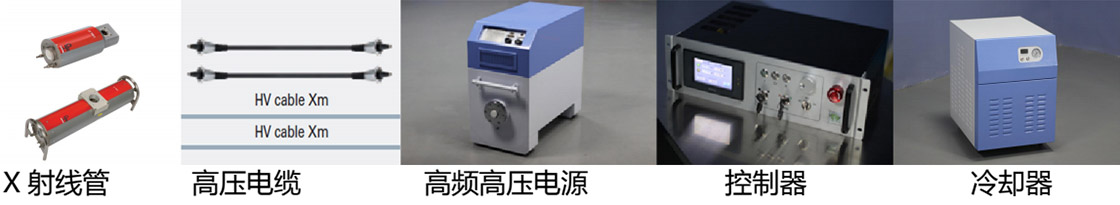

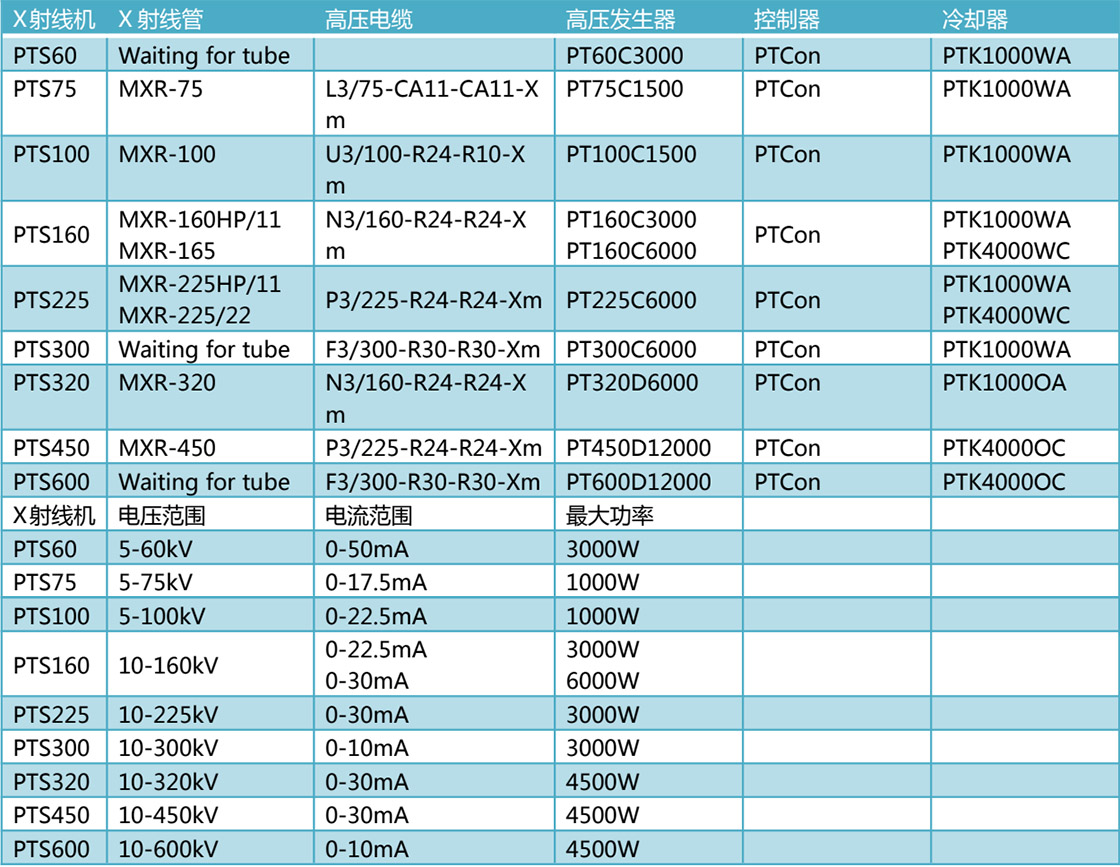

系統配置：
  技術指標：
一、智能操控
? 觸摸屏操作，可直接輸入?yún)?shù)并進行菜單選擇
? 操作語言：中文/英文可選擇
? 管型選擇：預制主流射線管廠家管型，具體匹配時可在系統參數菜單中選擇具體射線管型號
? 功率曲線：根據不同射線管的功率曲線預制程序，在使用時可最大程度發揮射線管特性
? kV 控制： 精確度：0.25%；kV 步進 0.1kV
? 穩定性：1 小時預熱后，8 個小時內變化不超過 0.25%。
? mA 控制：精度：0.25%；mA 步進 0.1mA
二、使用環境
? 輸入電源：220V AC ±10%
? 操作溫度：0-40℃
? 存儲溫度：-25℃-+70℃
三、安全
? 聯鎖保護接口預留
? 實時監控各項指標，故障自動報警
? 配置射線工作指示燈，射線開啟時閃爍
? 冷卻液流量、溫度監控與報警

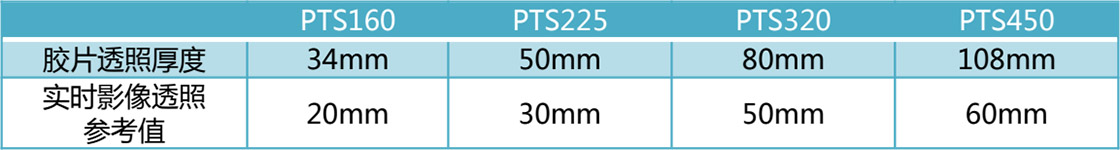

四、透照厚度
  膠片透照條件：FFD700mm，Pb-screen 0.02mm，黑度 2.0,100mA·min；實時透照條件：FDD=800mm，F(xiàn)OD=500mm
整機特性：
? 整機出廠前嚴格老化測試，充分保障穩定性
? 抗放電沖擊保護，充分提升產品可靠性及耐用性
? 安裝簡便，高壓電纜法蘭連接，其他電纜及冷卻管路均為快速連接
? 采用高頻技術穿透能力更強，射線劑量更穩定
組成部件：

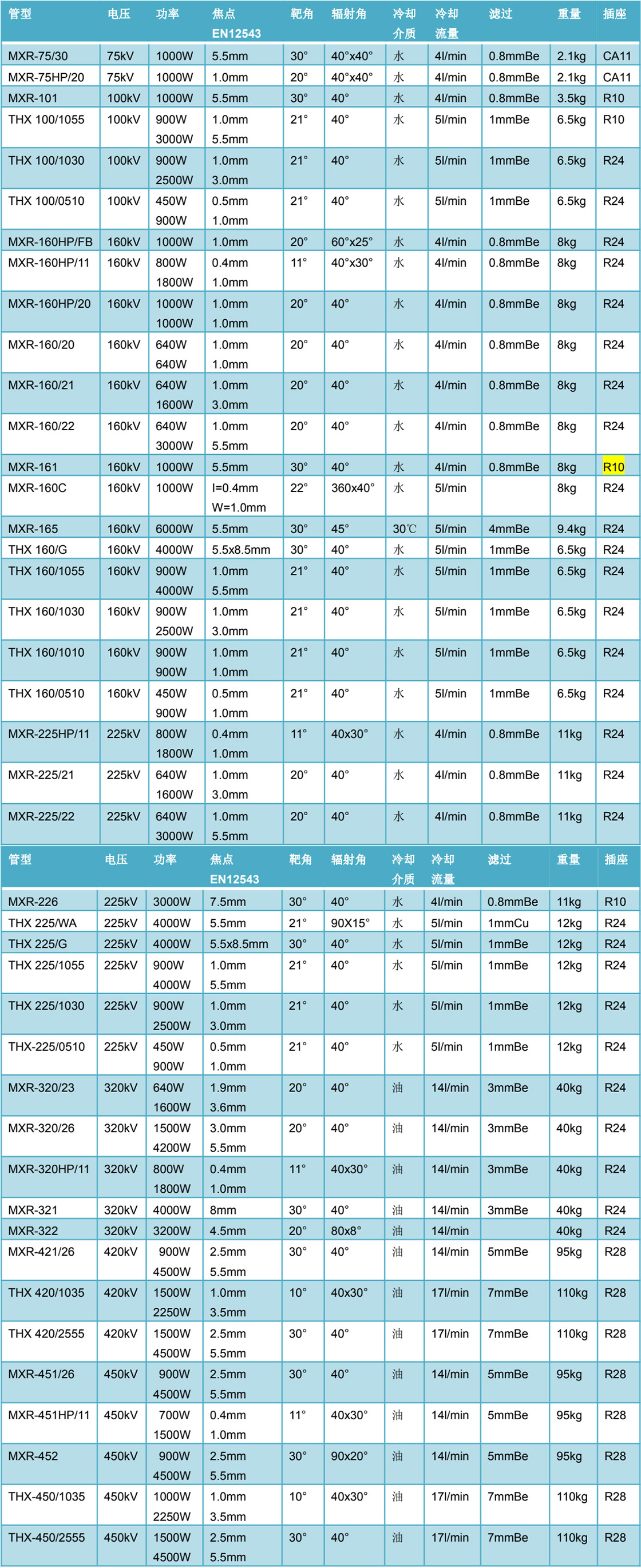

X 射線管
  本表所有型號 X 射線管操作程序已嵌入 PTCon 控制器，使用時可選擇對應管型。

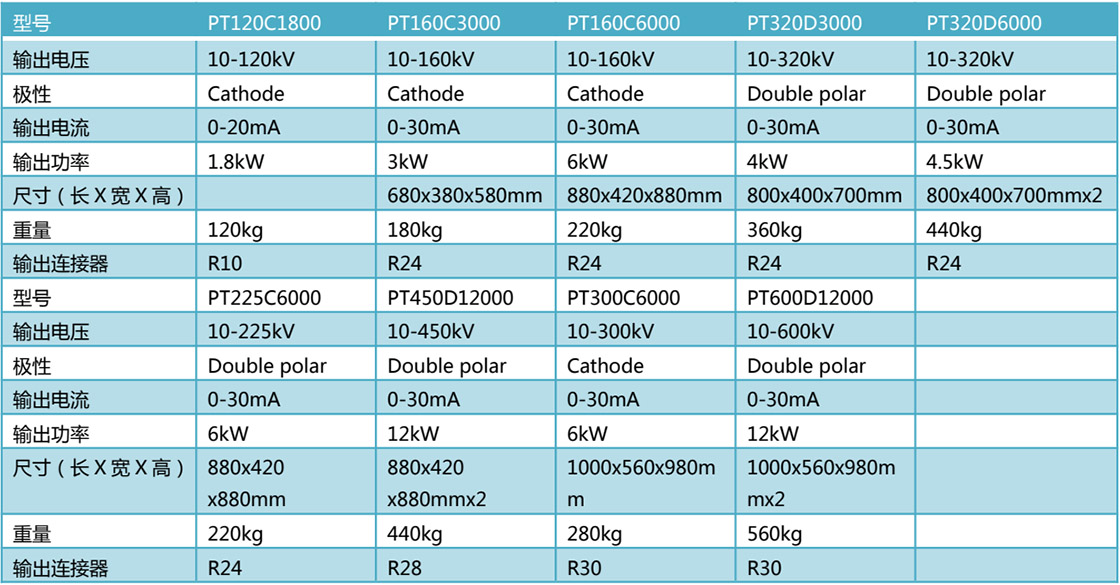

高壓發生器：

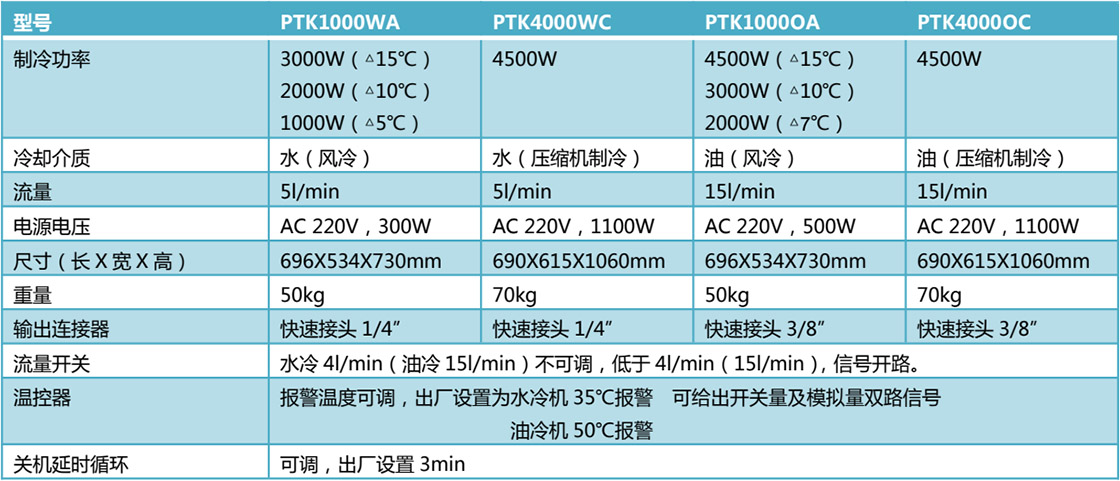

  冷卻器：

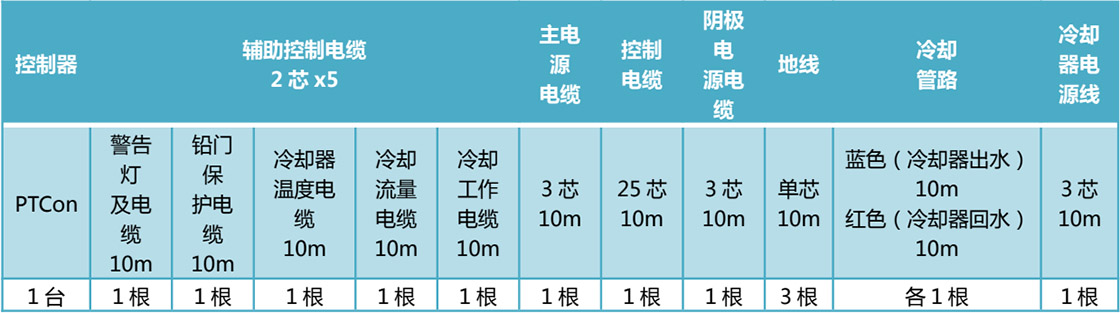

  控制器及低壓電纜：
